Pistolenschrauber bis 49 Nm | MDP Serie | Doga

Drehmomentbereich von 0.1 bis 49 Nm

Bei der MD-Serie handelt es sich um eine komplette Reihe von Schraubwerkzeugen für die Drehmoment- und Winkelsteuerung, die unter Berücksichtigung der Produktivität und Fertigungsqualität entwickelt wurden. Der Selbstlernmodus bestimmt die besten Parameter, um die höchstmögliche Drehmomentgenauigkeit zu erreichen. Die MD Series hat auch einen niedrigen MTBF (mittlere Betriebsdauer zwischen Ausfällen) dank seines hochwertigen bürstenlosen Gleichstrommotors.

Technische Daten

Modelle	Modellübersicht
Drehzahl	50 - 2000 U/min
Drehmomentbereiche (Nm)	0.1 - 1.17 / 0.2 - 1.96 / 0.4 - 3.9 / 0.7 - 7.3 / 1 - 8.8 / 2 - 13.7 / 4 - 27 / 8 - 49
Gewicht	735 - 1410 g
Antriebsarten	1/4" Skt. Schnellwechselfutter 3/8" \| 1/2" Vierkant-Antriebsspindel

Vorteile

Extreme Drehmomentgenauigkeit (+/- 3%) dank innovativer Abschaltsteuerung (Drehmomentanstiegszeit - Drehmomenthaltezeit) gemäß den Gelenkmerkmalen
Alle Fehler geprüft dank Poka Yoke-Funktionen und AC/TM - TC/AM Anziehstrategien.

Anwendungsgebiete

EC-Schrauber werden bei der Einzel- und Serienfertigung eingesetzt und wenn kontrolliertes, dokumentiertes und sicherheitsrelevantes Schrauben erforderlich ist.

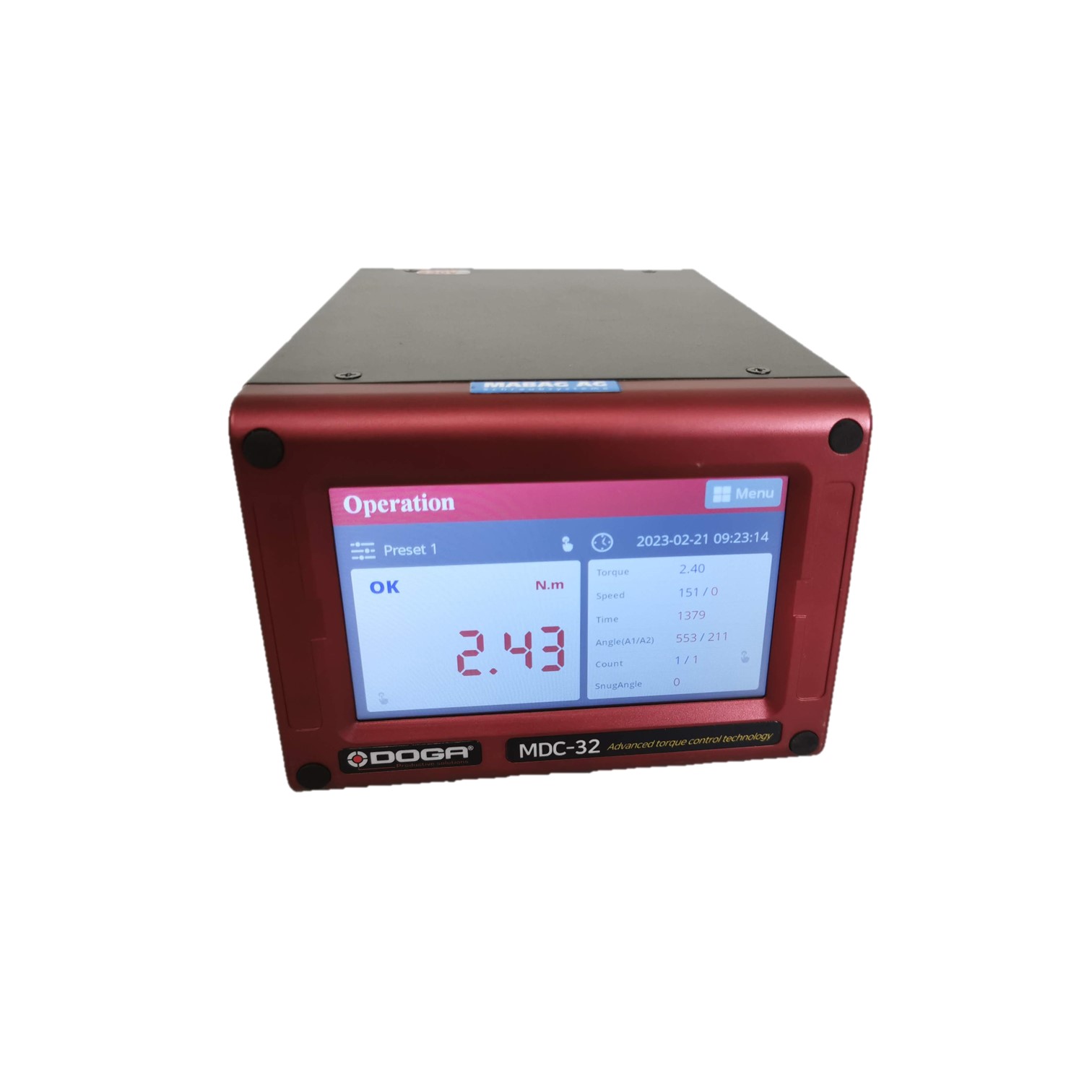

Hardware

Dimension	150(w) x 106(h) x 198(d)
AC Input	230V 50/60Hz
LCD	4.3 inch
Speicher	Standardmäßig integrierte 8GB SD-Karte
I/O	8 Input & 8 Output

Software

Parameter Einstellungen	Controller-Front-LCD / Web-Server / Com-Port, Protokoll
Protocol	Modbus
Tightening presents	15 Programme bestehend aus jeweils 15 Schlüsselparametern
Advanced Function	4 Funktionen, einschließlich freier Rückwärtsdrehung, Einrastmoment-Erkennung, Gewindeschneiden, Winkel nach Drehmoment

Model	Passender Controller	Drehmoment (Nm)	Drehzahl (U/min)	Gewicht (g)	Drive Type (in.)
MDP3201-A/U	MDC-32	0.1 - 1.17	150 - 2000	735	1/4" Sechskant
MDP3201-A/D	MDC-32	0.1 - 1.17	150 - 2000	735	1/4" Sechskant
MDP3202-A/U	MDC-32	0.2 - 2.15	150 - 2000	745	1/4" Sechskant
MDP3202-A/D	MDC-32	0.2 - 2.15	150 - 2000	745	1/4" Sechskant
MDP3204-A/U	MDC-32	0.4 - 3.9	150 - 1500	910	1/4" Sechskant
MDP3204-A/D	MDC-32	0.4 - 3.9	150 - 1500	910	1/4" Sechskant
MDP3211-A/U	MDC-32	1 - 8.8	50 - 690	970	1/4" Sechskant
MDP3211-A/D	MDC-32	1 - 8.8	50 - 690	970	1/4" Sechskant
MDP3216-A/U	MDC-32	2 - 13.7	50 - 470	965	1/4" Sechskant
MDP3216-A/D	MDC-32	2 - 13.7	50 - 470	965	1/4" Sechskant
MDP3236-Q/U	MDC-32	4 - 27	50 - 210	1400	3/8" Vierkant
MDP3236-Q/D	MDC-32	4 - 27	50 - 210	1400	3/8" Vierkant
MDP3264-Q/U	MDC-32	8 - 49	50 - 115	1410	1/2" Vierkant
MDP3264-Q/D	MDC-32	8 - 49	50 - 115	1410	1/2" Vierkant
