Gewinde-Schneidbereich von M2 bis M27 (M30)

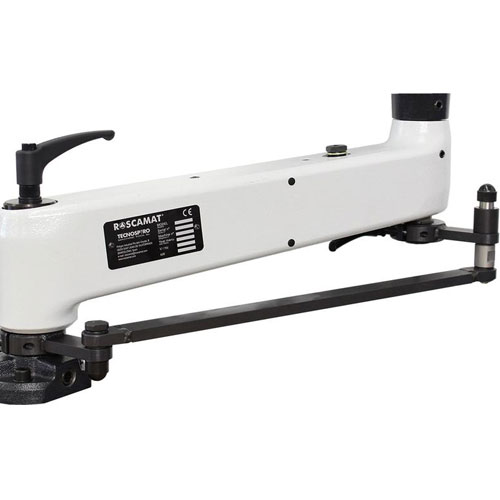

Der Roscamat DRAGON ist vom Schneidbereich her identisch mit dem TIGER. Er ermöglicht jedoch, durch eine lange Auslegung der Arme, einen wesentlich größeren Arbeitsradius. Die Maschine besteht aus einem Radialarm und einem Schwenkarm. Mit Hilfe von Handreglern lassen sich die Arme verstellen und somit optimal auf die Bedürfnisse des Bedieners anpassen. Der Multipositionskopf besitz eine doppelte Schwenkvorrichtung, wodurch beide Schwenkstifte ver- und entriegelt werden können. Dadurch wird es ermöglicht, den Schneidkopf so zu positionieren und zu blockieren, dass in jedem beliebigen Winkel Gewinde geschnitten werden kann.

Technische Daten

Modelle
Modellübersicht
Zubehör
Ãœbersicht
Drehzahl
90 - 2100 U/min
Drehmomentbereiche
6 - 150 Nm
Kupplung
Ø 19 - 31
Max. Gewinde
M2 - M27 | Aluminium
M2 - M24 | Stahl

Vorteile

  • Bürstenloser Elektromotor
  • Arm in robuster Aluminiumkonstruktion
  • Ergonomischer Handgriff mit Drehrichtungsschaltern
  • Getriebemodule mit 2100 / 1050 / 750 / 550 / 300 / 170 / 90 U/min

Anwendungen

  • Arbeitsbereich im Radius: 2255 mm
  • Werkstückhöhe: 1139 mm
Hochfrequenz Elektromotor
Der DRAGON ist in verschiedenen Modellen mit unterschiedlichen Drehzahlen lieferbar. Langsamste Geschwindigkeit sind 90 und die schnellste 2100 U/min. Leistung: 550 W. Stromversorgung einphasig 220 - 240 V u. 50/60 Hz.
Gewindeschneidsystem RH (RHC)
Dieses System ermöglicht es in jeder beliebigen Position zu arbeiten. Dabei ist die Rechtwinkligkeit zur Arbeitsebene immer garantiert.
Automatische Werkzeug-Schmierung
Im Inneren des Arms befindet sich der Schneidölbehälter zur Schmierung des Werkzeugs während des Bearbeitungsvorgangs. Die Schmierzeit wird mittels Anzeigesteuerung auf der Abdeckung der Elektronik-Box eingestellt.
Modulsystem

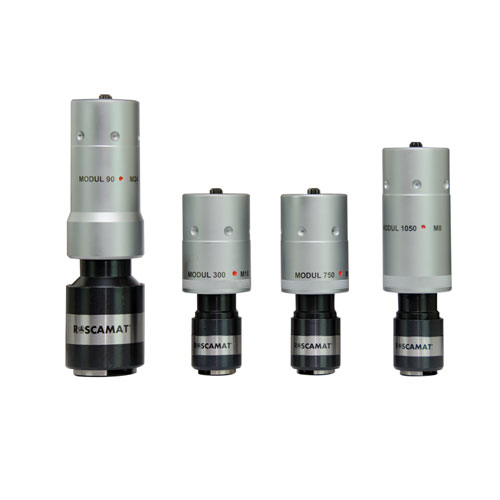

Das Modulsystem ist ein Konzept in der Nutzung von Gewindeschneidmaschinen mit beweglichem Arm. Angetrieben von einem einzigen Motor ist der Einsatz von 7 verschiedenen Untersetzungsmodulen mit unterschiedlichen Drehzahlen und Drehmomenten möglich. Durch diese 7 Schnellwechselmodule wird ein großer Gewindeschneidbereich von M2 – M27 (M33) Gewinden abgedeckt. Die Getriebemodule sind mit 2100 / 1050 / 750 / 550 / 300 / 170/ 90 U/min erhältlich.
Schnellwechselaufnahme
Mit der Schnellwechselaufnahme können handelsübliche Gewindeschneideinsätze MIT oder OHNE Kupplung für unterschiedliche Werkzeuge, wie Bohrer, Senkwerkzeuge, Gewindeschneidbacken, Einsätze, etc. eingesetzt werden. Gewindeschneideinsätze mit Sicherheits-Rutschkupplung für Gewinde-Blindlöcher Typ 1 Ø19 mm, Schneidbereich M2-M16 (für Module 1050, 750, 550, 300 U/min ); Typ 2 Ø31 mm, Schneidbereich M6-M30 (für Module 170, & 90 U/min ), Gewindeschneideinsätze ohne Sicherheits-Rutschkupplung für Gewindedurchgangslöcher Typ 1 Ø19 mm, Schneidbereich M2-M16 (für Module 1050, 750, 550, 300 U/min ); Typ 2 Ø31 mm, Schneidbereich M6-M30 (für Module 170, & 90).

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Video

Zubehör

Gewindeschneideinsatz
M2-M16 | Durchmesser 19/1
M6-M30 | Durchmesser 31/2
Gewindeschneideinsatz
M3-M16 | Durchmesser 19/1
M6-M30 | Durchmesser 31/2
Werkzeugaufnahme
M5-M12 | Durchmesser 19/1
M16-M20 | Durchmesser 31/2
Lange Werkzeugaufnahme
M6 - M12 | Durchmesser 19/1
Schnellwechselaufsatz
Länge 80 mm | Durchmesser 19/1
Reduziereinsatz
31/19 und 19/13
Klemme
Klein
Klemme
Gross
Tisch
850 x 850 x 850 mm
Tisch
1100 x 850 x 850 mm
Wagen
700 x 700 x 40 mm
Ständer
740 mm
Pneumatischer Heber
550 mm
Mechanischer Heber
2000 mm
Magnetische Trägerplatte
Ø250
Armverlängerung
1000 mm
Modul max. Drehmoment (Nm) Drehzahl (U/min) Ø Kupplung Max. Gewinde Aluminium Max. Gewinde Stahl
Roscamat Dragon 90 150 90 Ø 31 M30 M27
Roscamat Dragon 170 79 170 Ø 31 M24 M20
Roscamat Dragon 300 44 300 Ø 19 M16 M16
Roscamat Dragon 550 24 550 Ø 19 M14 M12
Roscamat Dragon 750 17 750 Ø 19 M12 M10
Roscamat Dragon 1050 12,5 1050 Ø 19 M8 M8
Roscamat Dragon 2100 6 2100 Con B-16 Ø 8 Aluminium, Kupfer, etc.
