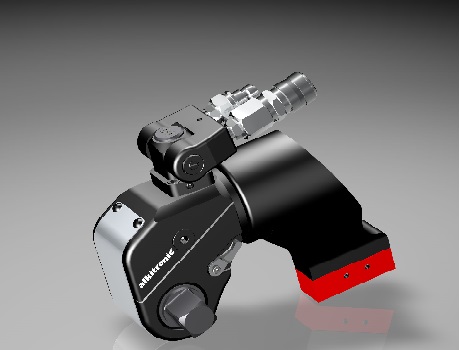

Hydraulikschrauber bis 72000 Nm | AT Serie | Alkitronic

Drehmomentbereich von 110 bis 72000 Nm

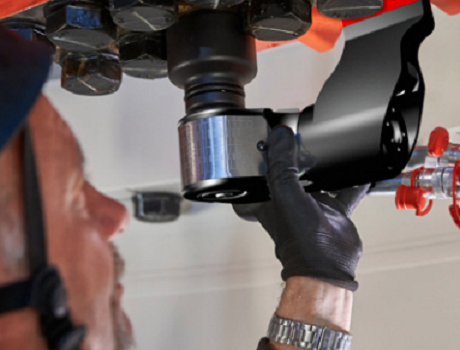

Bei bestimmten Industrieanwendungen sind aufgrund der technischen Anforderungen manchmal Hydraulikschrauber erste Wahl, auch wenn sie bedingt durch die "ratschende Arbeitsweise" nicht so schnell drehen können. Durch die extrem flache Bauweise mit flächenbündiger Auflage des Antriebsteils und Sechskantkopf kann selbst bei beengten oder schwer zugänglichen Schraubfällen sicher und genau verschraubt werden.

Technische Daten

Modelle
Modellübersicht
Drehmomentbereiche
(Nm)

110 - 1120 / 180 - 1840 / 450 - 4510 / 750 - 7530 / 1080 - 10780 / 1550 - 15520 / 2660 - 26660 / 3470 - 34730 / 4860 - 48600 / 7200 - 72000

Antriebsarten
3/4", 1", 1 1/2", 2 1/2" Vierkant
Radius
R1 | 20,5 - 81 mm
R2 | 68,3 - 259 mm
Gewicht
1,8 - 87kg

Vorteile

  • Robust und ergonomisch: Strapazierfähiges, ergonomisch geformtes Gehäusedesign aus hochfester Aluminium-Titan-Legierung.
  • Einfach und leicht: Unkomplizierte Handhabung, geringes Gewicht. Schnelles Umstecken des Abtriebvierkantes vom Anziehen zum Lösen.
  • Langlebig und sicher: Verwindungssteife, hochbelastbare einteilige Bauweise. Hohe Arbeitssicherheit durch ausgereifte und nachhaltige Konstruktion
  • Wirtschaftlich: Hohe Lebensdauer, zuverlässiges Verschrauben, niedriger Wartungsaufwand
  • Hochflexibel: Komfortable, sichere und zuverlässige frei drehbare Gelenkkupplung. Drehbar in zwei Ebenen (360° horizontal, 180° vertikal)
  • alkitronic® AT entwickelt für vielseitige Anwendungen bei beengten Platzverhältnissen - DMA1 360° stufenweise einstellbar.

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Video

Model Drehmoment (Nm) Radius R1 (mm) Radius R2 (mm) Gewicht (kg) Abtriebsvierkant
AT 1 110-1120 20,5 68,3 1,8 3/4"
AT 2 180-1840 26 85 2,5 3/4"
AT 3 450-4510 34 114 5 1"
AT 5 750-7530 39 137 8 1 1/2"
AT 8 1080-10780 47 153 11 1 1/2"
AT 10 1550-15520 51 154 15 1 1/2"
AT 20 2660-26660 59 186 26,5 2 1/2"
AT 25 3470-34730 66 199 35 2 1/2"
AT 35 4860-48600 77 214 50 2 1/2"
AT 50 7200-72000 81 259 87 2 1/2"
Voraussetzung für die exakte Reproduzierbarkeit der angegebenen Drehmomente ist ein Betriebsdruck von max. 700 bar. Wiederholgenauigkeit ± 3%. Zum sicheren, zuverlässigen Anziehen oder Lösen von schweren Schraubverbindungen empfehlen wir die hydraulischen Pumpen alkitronic® VELOX oder alkitronic® NOVA.
