Gewindeschneid-Arm bis M16 | Mosquito | Roscamat

Gewinde-Schneidbereich von M2 bis M14 (M16)

Der Roscamat Mosquito besteht aus einem Standfuss mit Standsäule, einem 360° drehbaren Radialarm sowie einem in der senkrechten beweglichen Paralellogramarm. Im bürstenlosen Motor ist das Getriebe eingebaut. In dieses Getriebe wiederum werden die Gewindebohrer eingesetzt – alles mit nur einer Hand und ohne Werkzeug!

Technische Daten

Modelle
Modellübersicht
Zubehör
Übersicht
Drehzahl
300 - 600 U/min
Drehmomentbereiche
17 - 36 Nm
Kupplung
Ø 19
Max. Gewinde
M16 | Aluminium
M14 | Stahl

Vorteile

  • Bürstenloser Elektromotor
  • Arm in robuster Aluminiumkonstruktion
  • Ergonomischer Handgriff mit Drehrichtungsschaltern

Anwendungen

  • Arbeitsbereich im Radius: 765 mm
  • Werkstückhöhe: 515 mm

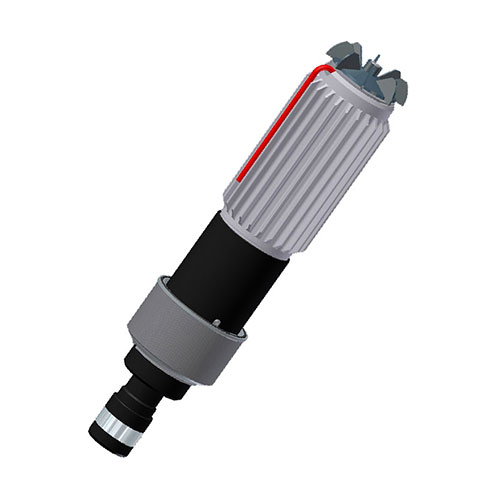

Hochfrequenz Elektromotor
Der MOSQUITO ist in 3 verschiedenen Modellen mit unterschiedlichen Drehzahlen lieferbar. Mit 300, 600 & 300/600 U/min. Leistung: 550 W. Stromversorgung einphasig 220 - 240 V u. 50/60 Hz.

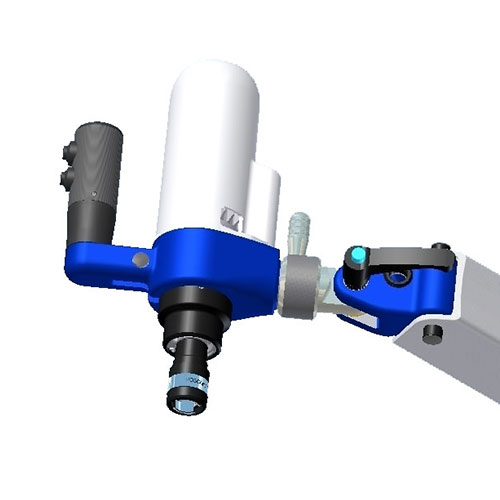

Verstellbares Kopfelement
Der MOSQUITO VH ist mit beweglichem Kopfelement zur einfachen Verstellung in 4 unterschiedliche Positionen (4 x 90º) und zum Arbeiten in beiden Richtungen lieferbar (horizontal und vertikal).
Automatische Werkzeug-Schmierung
Im Inneren des Arms befindet sich der Schneidölbehälter zur Schmierung des Werkzeugs während des Bearbeitungsvorgangs. Die Schmierzeit wird mittels Anzeigesteuerung auf der Abdeckung der Elektronik-Box eingestellt.
Der Gewichtsausgleich des Parallelogramarms wird von einer stufenlos verstellbaren Gasfeder übernommen. Am Motor verfügt der Roscamat Mosquito über einen Handgriff mit zwei Drehrichtungsschaltern. Die Feinanpassung der Vorwärtsdrehzahl erfolgt stufenlos über ein Potentiometer im Radialarm. Die Bedienperson muss nur den eingespannten Gewindebohrer zum Kernloch bewegen, den Vorwärtsschalter betätigen und den Roscamat Mosquito für sich arbeiten lassen. Ist die gewünschte Gewindetiefe erreicht wechselt der Bediener von Rechts- auf Linkslauf. Der Roscamat Mosquito wechselt dann im Handumdrehen die Drehrichtung und dreht den Gewindebohrer, unabhängig von der Stellung des Potentiometers, mit der maximalen Motordrehzahl aus dem frisch geschnittenen Gewinde heraus.

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Video

Zubehör

Gewindeschneideinsatz
M2-M16 | Durchmesser 19/1
Gewindeschneideinsatz
M3-M16 | Durchmesser 19/1
Werkzeugaufnahme
M5-M12 | Durchmesser 19/1
Lange Werkzeugaufnahme
M6 - M12 | Durchmesser 19/1
Schnellwechselaufsatz
Länge 80 mm | Durchmesser 19/1
Reduziereinsatz
19/13
Klemme
Klein
Klemme
Gross
Tisch
500 x 500 x 900 mm
Tisch
700 x 700 x 850 mm
Tisch
850 x 850 x 850 mm
Tisch
1100 x 850 x 850 mm
Wagen
700 x 700 x 40 mm
Ständer
740 mm
Pneumatischer Heber
550 mm
Mechanischer Heber
2000 mm
Magnetische Trägerplatte
Ø200
Magnetische Trägerplatte
Ø250
Armverlängerung
1000 mm
Model Kopforientierung max. Drehmoment (Nm) Drehzahl (U/min) Ø Kupplung Max. Gewinde Aluminium Max. Gewinde Stahl
Mosquito 1 Speed - 300 Vertikal 34 300 Ø 19 M2-M16 M2-M14
Mosquito 1 Speed - 600 Vertikal 16 600 Ø 19 M2-M14 M2-M10
Mosquito 1 Speed - 300 VH Vertikal / Horizontal 34 300 Ø 19 M2-M16 M2-M14
Mosquito 1 Speed - 600 VH Vertikal / Horizontal 16 600 Ø 19 M2-M14 M2-M10
Mosquito 2 Speed - 300/600 Vertikal 34 300 / 600 Ø 19 M2-M16 M2-M14
Mosquito 2 Speed - 300/600 VH Vertikal / Horizontal 34 300 / 600 Ø 19 M2-M16 M2-M14

(PDF)
Gesamtkatalog Roscamat
