INGERSOLL RAND - QX SERIE

Die beste Schraubtechnik in einem kosteneffektiven Gerät

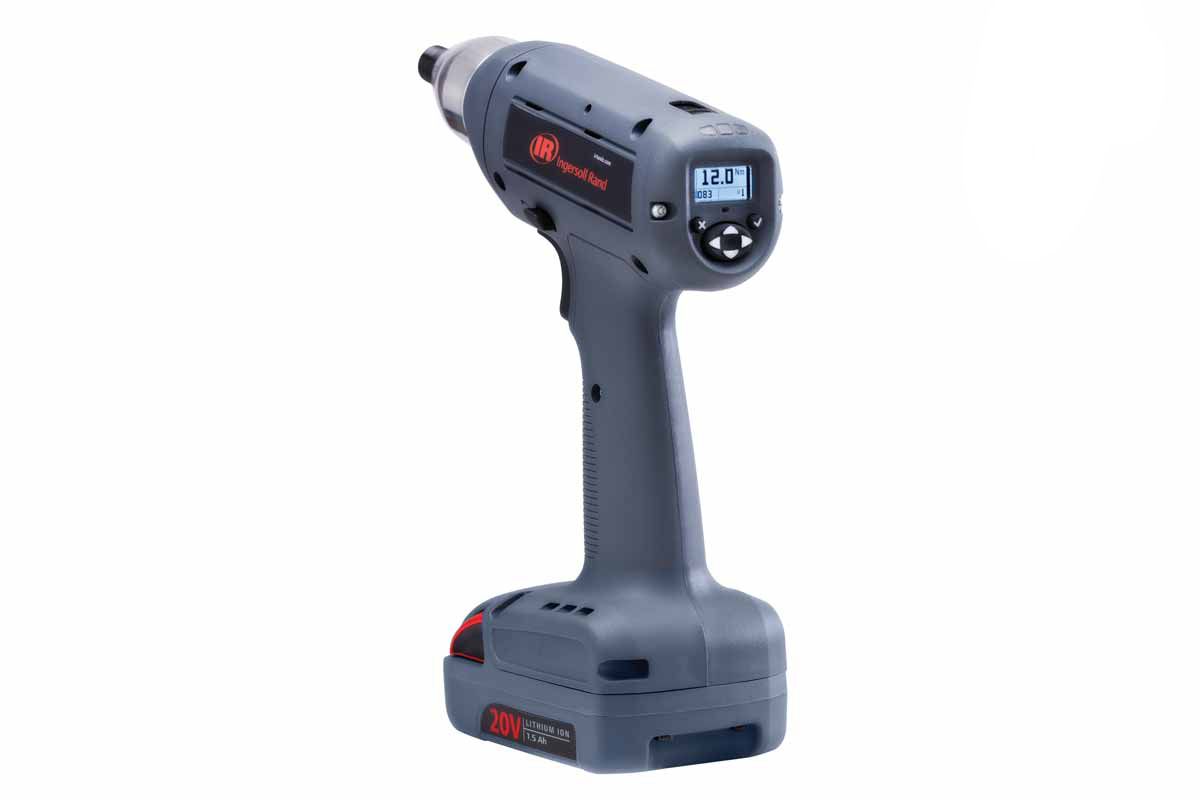

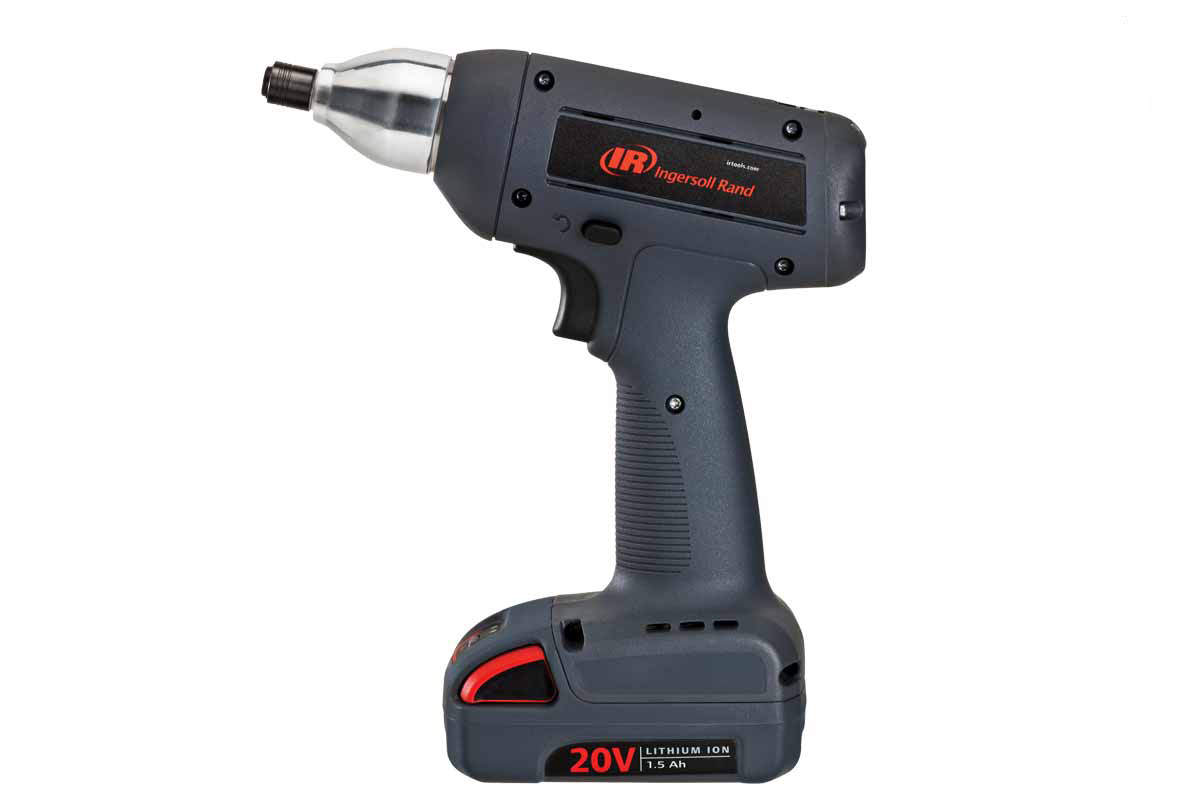

Die neue innovative QX-Serie von Ingersoll Rand umfasst Präzisions EC Akku-Schrauber mit Transducer für eine Vielzahl von Anwendungen. Flexibler Einsatz an einem Arbeitsplatz mit vielen Optionen. Dabei kann die QX-Serie als Standalone-Lösung an einem Einzelarbeitsplatz eingesetzt werden oder voll integriert in einem “Hightech” - Arbeitsplatz mit Prozesssteuerung und drahtloser Kommunikation.

Technische Daten

Modelle	Modellübersicht
Drehzahl	500 - 1.500 U/min
Drehmomentbereiche	0,8 - 18 Nm
Gewicht ohne Akku	0,91 kg
Antriebsart	1/4" Sechskant Schnellwechselfutter 1/4" Vierkant, 3/8" Vierkant

Vorteile

Schlagfestes Druckguss-Aluminium-Gehäuse
Drahtlose Prozesskommunikation

Anwendungsgebiete

EC-Schrauber werden bei der Einzel- und Serienfertigung eingesetzt und wenn kontrolliertes, dokumentiertes und sicherheitsrelevantes Schrauben erforderlich ist.

Video Ingersoll Rand QX Schrauber

Drahtlose Kommunikation1

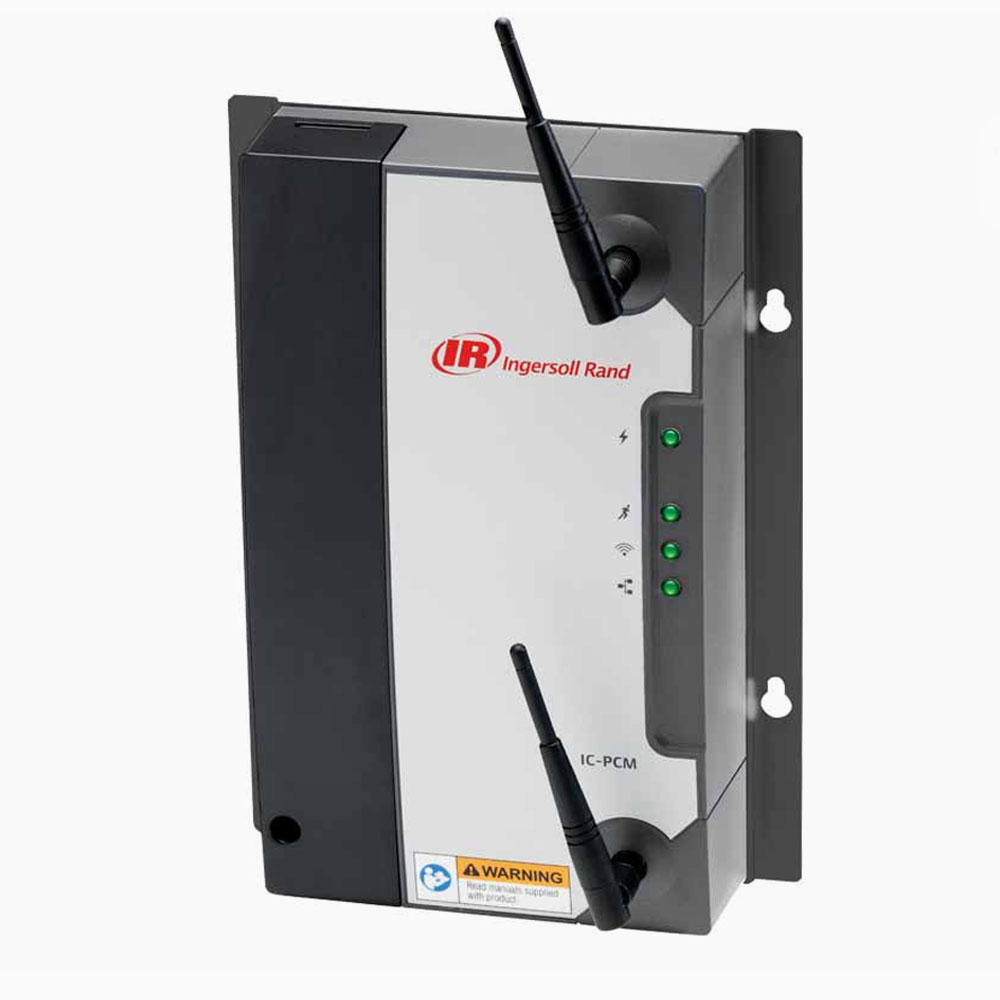

erlaubt Prozesskontrolle, Echtzeit-Datenübertragung und Archivierung. Die Werkzeuge (QXX Modelle) sind optional mit einer drahtlosen Kommunikationsschnittstelle ausgestattet und können mit dem Prozess-Kommunikationsmodul (IC-PCM) verbunden werden. Dies ermöglicht drahtlose Prozess- kontrolle, Programmierung des Werkzeuges und Archivierung der Schraubdaten.

Die gemeinsame Nutzung des IC-PCM Prozess- Kommunikationsmoduls mit unserer ICS Connect Software ermöglichen das Werkzeug drahtlos zu programmieren, sowie die Programmierung von erweiterten Anzugsstrategien. Dabei können bis zu 10 Werkzeuge mit einem Prozess-Kommunikationsmodul verbunden werden. Damit wird die Archivierung von Echtzeit-Schraubdaten in einer Datenbank oder direkt zum Montagelinien-Kontrollsystem, über Ethernet oder Feldbus realisiert. Das IC-PCM kann auch die richtige Anzugsstrategie durch externes Zubehör, wie z.B. Nuss-Selektor, Bit-Selektor oder Barcodescanner auswählen. Zudem besteht auch die Möglichkeit einen Labeldrucker direkt anzuschließen.

Geschlossener Regelkreislauf mit Drehmoment und Drehwinkelsteuerung sorgt für eine exzellente Genauigkeit und Nachverfolgbarkeit. Leichtes Gewicht, geringes Reaktionsmoment und ergonomisches Design maximieren den Benutzerkomfort. Eingebautes Super helles LED-Vorderlicht mit programmierbaren Ein- und Abschaltzeiten für beste Sicht.

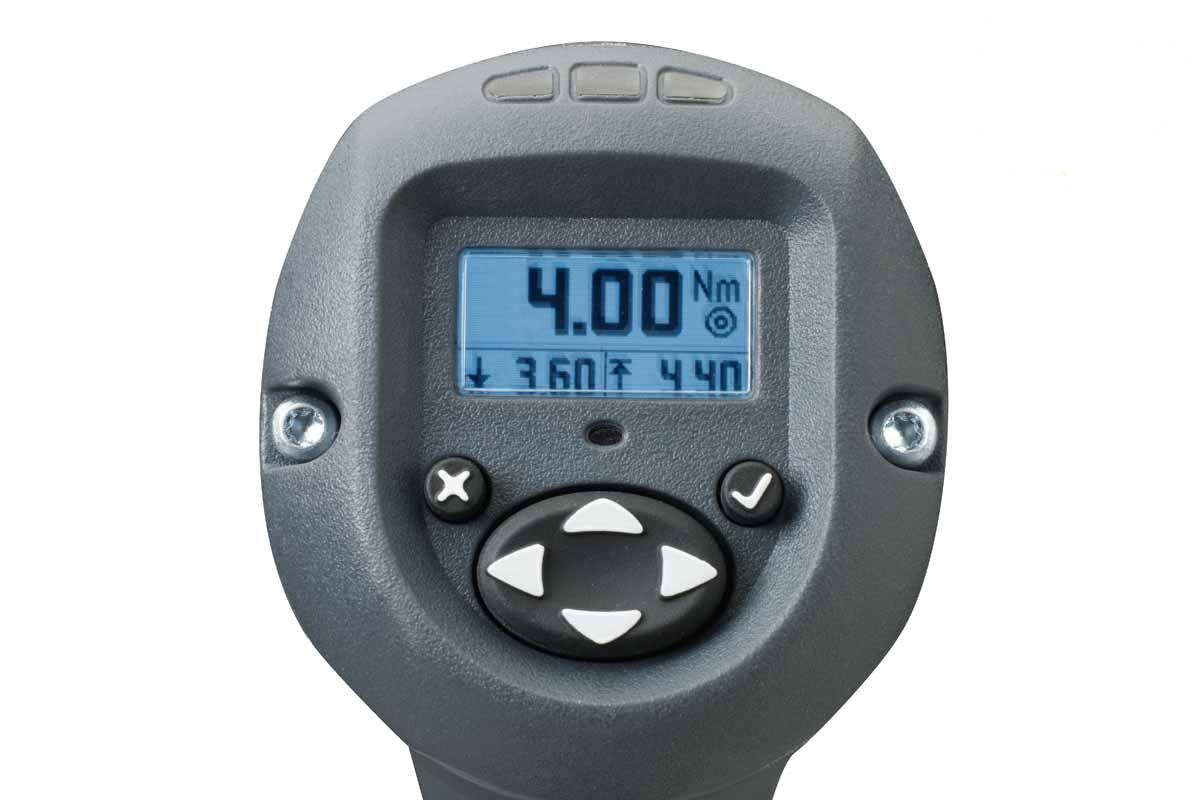

Multifunktionales LCD-Display und Eingabetasten bieten Schnellsetup und visuelles Feedback. Konfigurationswechsel, Anzeige von Drehmoment- und Winkelergebnis, sowie Wartungsmeldungen. Das Werkzeug kann einfach und schnell mit den integrierten Tasten, per USB-Schnittstelle oder drahtlos mit unserer ICS Software programmiert werden.

Erweiterte Schraubstrategien mit Einschraubüberwachung, flexible Prozesssteuerung, Drehmoment- und/oder Drehwinkelkontrolle, Schraubstellenzählung, Zykluszählung, 2-stufiger Anzugsorgen für ein innovatives “Best-in-Class” Werkzeug.

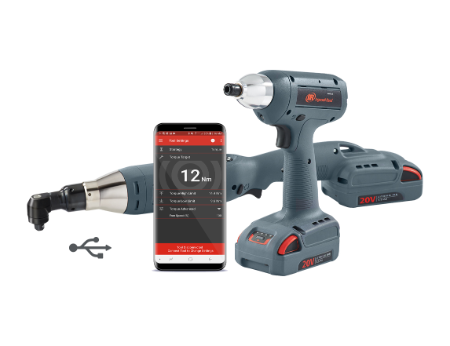

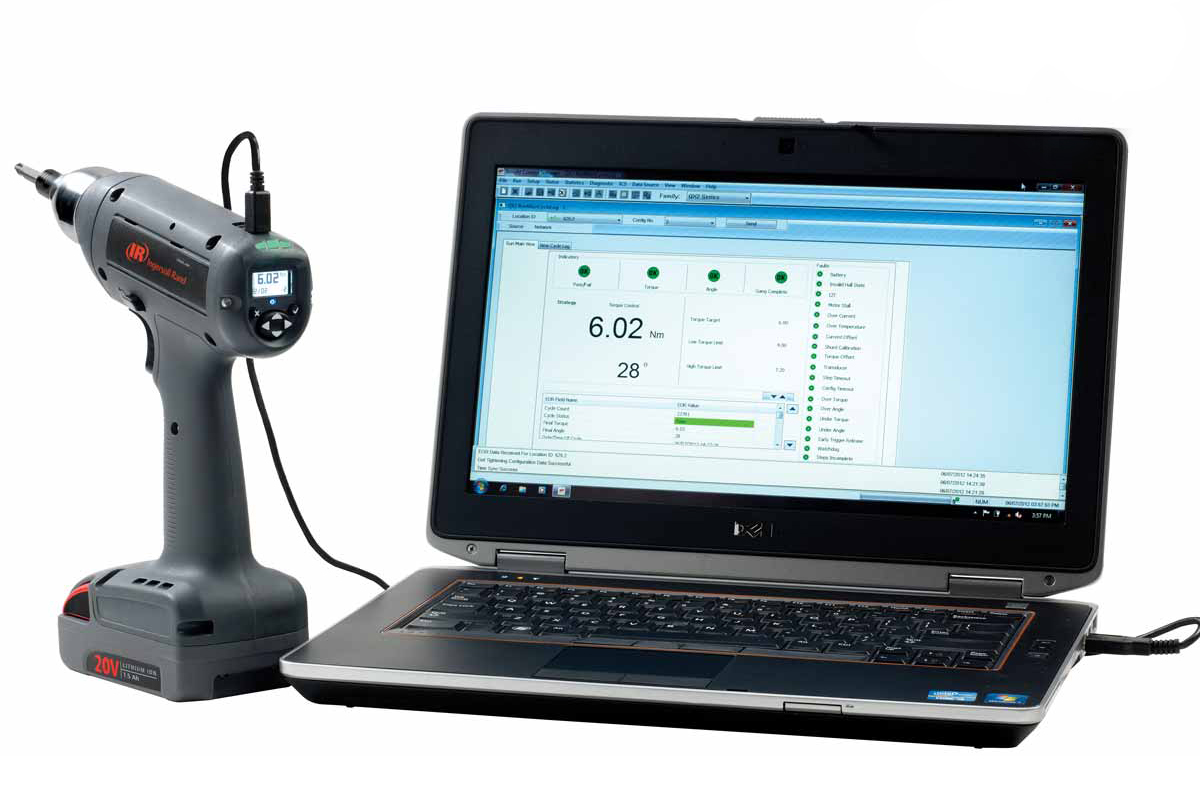

8 vom Benutzer programmierbare Konfigurationen ersetzen mehrere Werkzeuge an einem Arbeitsplatz. Programmierung aller Schraubstrategien und 8 Konfigurationen mit der ICS Connect Software über die USB-Schnittstelle. Speicherung von bis zu 1200 Schraubdaten im Werkzeug, abrufbar mit Hilfe der ICS Connect Software.

“Onboard“ EC-Motorsteuerung reduziert die Kosten auf ein Minimum für eine externe Steuerung. Der langlebige bürstenloser DC-Motor ist zum Einsatz für die industrielle Fertigung bestens geeignet.

Verfügbar sind zwei Li-Ion Akkus für optimale Anpassung an den Arbeitsplatz. Auswahl zwischen hoher Kapazität mit dem 3.0 Ah Li-Ion Akku (BL2010) für lange Benutzungsdauer oder unser kompakter 1,5 Ah Li-Ion Akku (BL2005) für geringstes Gewicht.

Model	Model Type	Drehmoment (Nm)	Drehzahl (U/min)	Gewicht (kg.)	Drive Type (in.)
QXX2PT04PQ4	Drahtlos	0,8 - 4	1500	0,91	1/4" Schnellwechsel
QXX2PT04PS4	Drahtlos	0,8 - 4	1500	0,91	1/4" Vierkant
QXX2PT04PS6	Drahtlos	0,8 - 4	1500	0,91	3/8" Vierkant
QXX2PT08PQ4	Drahtlos	1,6 - 8	1150	0,91	1/4" Schnellwechsel
QXX2PT08PS4	Drahtlos	1,6 - 8	1150	0,91	1/4" Vierkant
QXX2PT08PS6	Drahtlos	1,6 - 8	1150	0,91	3/8" Vierkant
QXX2PT12PQ4	Drahtlos	2,4 - 12	750	0,91	1/4" Schnellwechsel
QXX2PT12PS4	Drahtlos	2,4 - 12	750	0,91	1/4" Vierkant
QXX2PT12PS6	Drahtlos	2,4 - 12	750	0,91	3/8" Vierkant
QXC2PT04PQ4	Nur USB	0,8 - 4	1500	0,91	1/4" Schnellwechsel
QXC2PT04PS4	Nur USB	0,8 - 4	1500	0,91	1/4" Vierkant
QXC2PT04PS6	Nur USB	0,8 - 4	1500	0,91	3/8" Vierkant
QXC2PT08PQ4	Nur USB	1,6 - 8	1150	0,91	1/4" Schnellwechsel
QXC2PT08PS4	Nur USB	1,6 - 8	1150	0,91	1/4" Vierkant
QXC2PT08PS6	Nur USB	1,6 - 8	1150	0,91	3/8" Vierkant
QXC2PT12PQ4	Nur USB	2,4 - 12	750	0,91	1/4" Schnellwechsel
QXC2PT12PS4	Nur USB	2,4 - 12	750	0,91	1/4" Vierkant
QXC2PT12PS6	Nur USB	2,4 - 12	750	0,91	3/8" Vierkant
QXC2PT18PQ4	Nur USB	3,6 - 18	500	0,91	1/4" Vierkant
QXC2PT18PS6	Nur USB	3,6 - 18	500	0,91	3/8" Vierkant

* Gewichtsangaben ohne Akku. Ladegeräte und Akkus werden separat angeboten.
