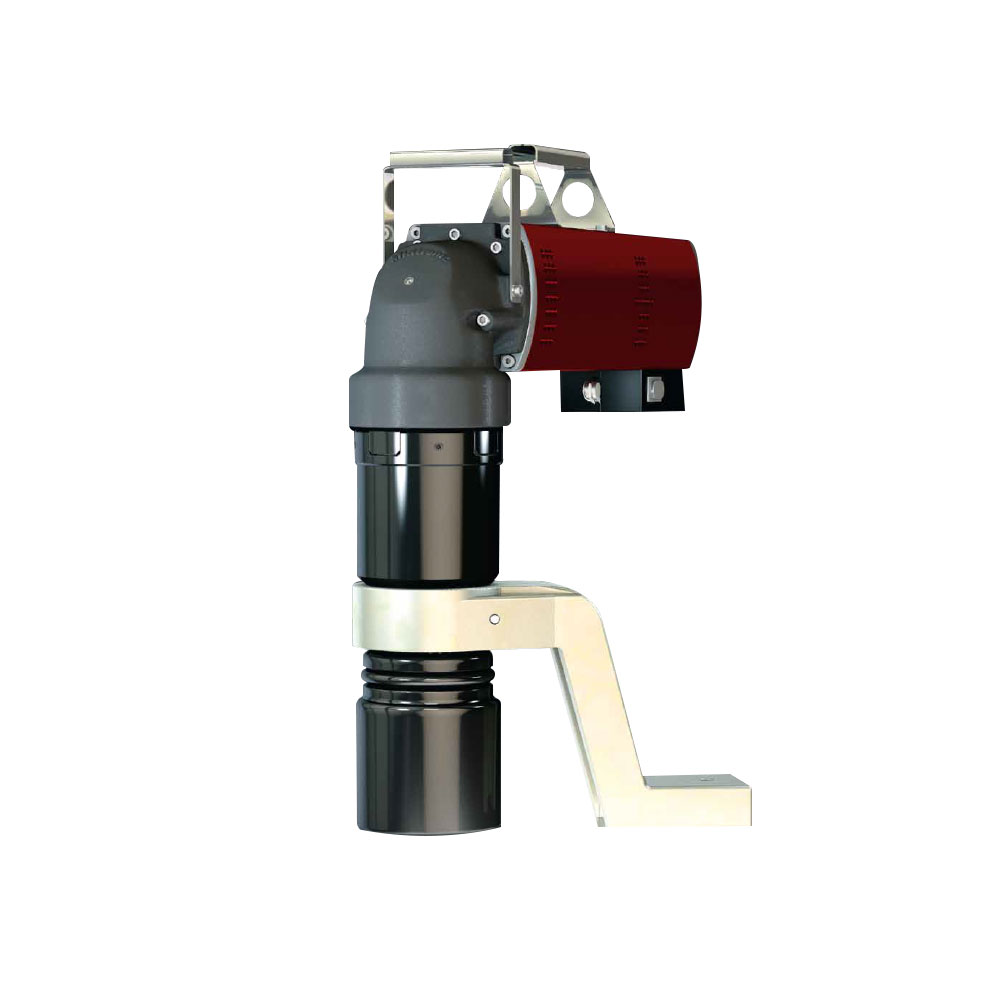

Hochmomentschrauber bis 9800Nm | EF Serie | Alkitronic

Drehmomentbereich von 900 bis 9'800 Nm

Anwendungen / alkitronic® specials

  • alkitronic®EF-A in abgewinkelter Bauart mit hohem Bedienkomfort bei beengten Platzverhältnissen von 900 Nm bis 9.800 Nm
  • Gleichbleibende Drehmomentgenauigkeit in allen internationalen Stromnetzen.
  • Exaktes Abschaltdrehmoment beim Betrieb an spannungsregulierten Mobilaggregaten.

  • Qualitätsverschraubungen mit Drehmoment- / Drehwinkelverfahren.
  • Innovativer Motorschutz mit automatischer Abschaltung zur Sicherung der Verschraubungsqualität.
  • Intelligente prozessorgesteuerte Abschaltelektronik für eine konstant exakte Reproduktion des vorgewählten Drehmomentes.
  • Wiederholabschaltgenauigkeit ± 2% bei gleichem Schraubfall.
  • Außerordentlich robustes Motorgehäuse (Aluminiumlegierung).

Technische Daten

Modelle
Modellübersicht
Drehzahl

2.0 - 5 U/min

Drehmomentbereiche
(Nm)

900 - 4300 / 1150 - 6200 / 1060 - 8000 / 2050 - 9800

Gewicht ohne DMA

15,5 - 29 kg

Antriebsarten

1" Vierkant-Antriebsspindel
1 1/2" Vierkant-Antriebsspindel

Vorteile

  • Einfachste Bedienung: Schneller Drehrichtungswechsel und mechanische Gangumschaltung, große Bandbreite an voreingestellten Drehmomenten. Sieben Werte sind pro Gang wählbar.
  • Exakte Reproduktion des eingestellten Drehmomentes durch elektronische Ãœberwachung inklusive einer präzisen Abschaltautomatik.
  • Bruchsicher, schlagfest und korrosionsbeständig: Robustes Motorgehäuse aus Spezialkunststoff.
  • Permanent höhere Verschraubungsqualität gegenüber ratschenden Schraubwerkzeugen durch kontinuierlich drehendes Verschrauben

Anwendungen

Effizientes Arbeiten mit kurzen Verschraubungszyklen: Schnellgang (Gang 2) zum Eindrehen und Kraftgang (Gang 1) für hohe Drehmomente bei höchster Präzision.

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Alkitronic

  • Video

Model Drehmoment
Gang 2 (Nm)		 Drehmoment
Gang 1 (Nm)		 Drehzahl
Gang 2 (U/min)		 Drehzahl
Gang 1 (U/min)		 Gewicht
(kg.)		 Drive Type
(in.)
PG 2 / 80 370 - 580 480 - 890 46 15 6,5 3/4" Vierkant
PG 2 / 150 540 - 915 735 - 1500 20 7 6,5 3/4" Vierkant
PG 2 / 250 580 - 1060 930 - 2500 9 3 8 1" Vierkant
PG 2 / 350 650 - 1230 1180 - 3500 6 1,5 9,5 1 1/2" Vierkant
PG 2 / 600 800 - 2330 1850 - 6000 4 1,3 12 1 1/2" Vierkant
PG 2 / 800 900 - 2960 2370 - 8000 3,4 1,1 14,5 1 1/2" Vierkant
PG 2 / 1000 960 - 3580 2760 - 10000 2,6 0,9 24,5 1 1/2" Vierkant
* Beim Lösen einer Verschraubung kann ein bis zu 20% höheres Drehmoment (Lösemoment) benötigt werden. Gerne beraten wir Sie bei der Auswahl.
