Gewindeschneid-Arm bis M42 | SHARK | Roscamat

Gewinde-Schneidbereich von M2 bis M36 (M42)

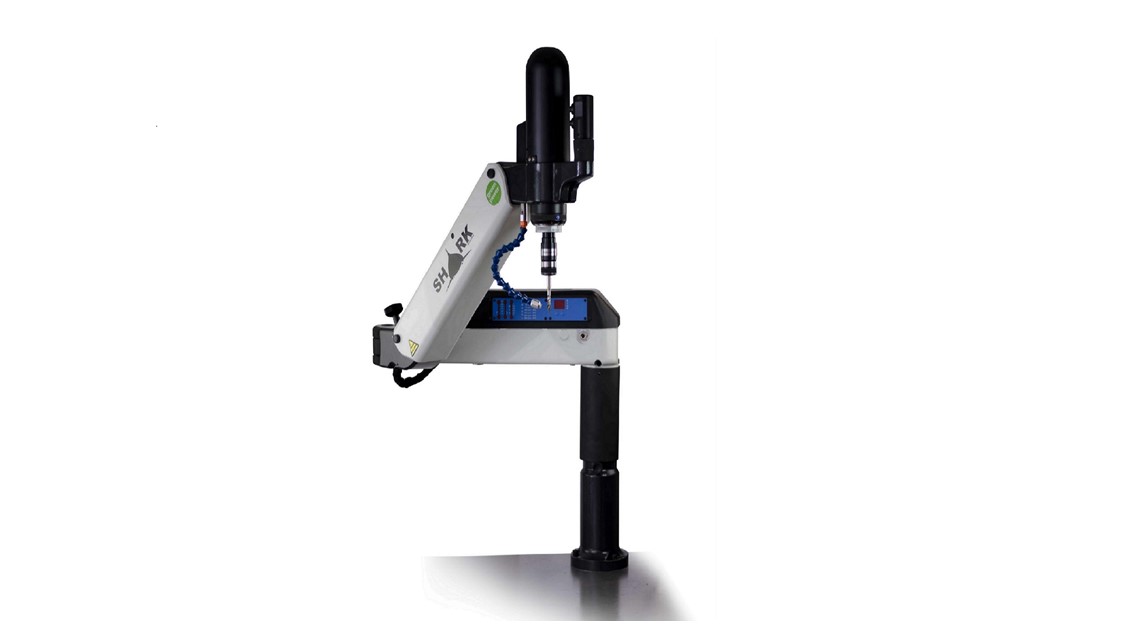

Der Roscamat SHARK besteht aus einem Standfuss mit Standsäule, einem 360° drehbaren Radialarm sowie einem in der senkrechten beweglichen Paralellogramarm. In den bürstenlosen Motor werden Getriebemodule eingesetzt. In diese Module wiederum werden die Gewindebohrer eingesetzt – alles mit nur einer Hand und ohne Werkzeug!

Technische Daten

Modelle
Modellübersicht
Zubehör
Übersicht
Drehzahl
40 - 900 U/min
Drehmomentbereiche
15 - 340 Nm
Kupplung
Ø 19 - 48
Max. Gewinde
M2 - M42 | Aluminium
M2 - M36 | Stahl

Vorteile

  • Bürstenloser Elektromotor
  • Arm in robuster Aluminiumkonstruktion
  • Ergonomischer Handgriff mit Drehrichtungsschaltern
  • Getriebemodule mit 900 / 500 / 320 / 140 / 75 / 40 U/min

Anwendungen

  • Arbeitsbereich im Radius: 1130 mm
  • Werkstückhöhe: 670 mm

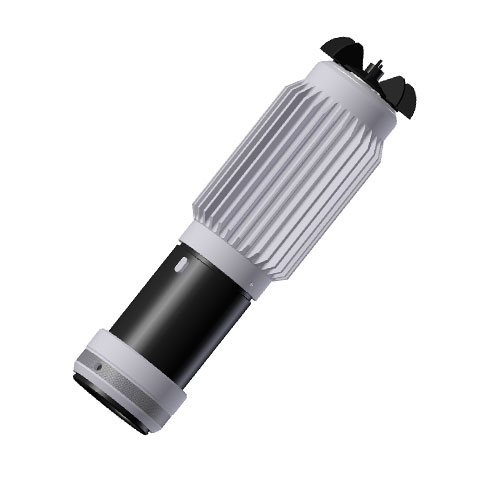

Hochfrequenz Elektromotor
Der TIGER ist in verschiedenen Modellen mit unterschiedlichen Drehzahlen lieferbar. Langsamste Geschwindigkeit sind 40 und die schnellste 900 U/min. Leistung: 1500 W. Stromversorgung einphasig 200 - 240V und 50/60 Hz.

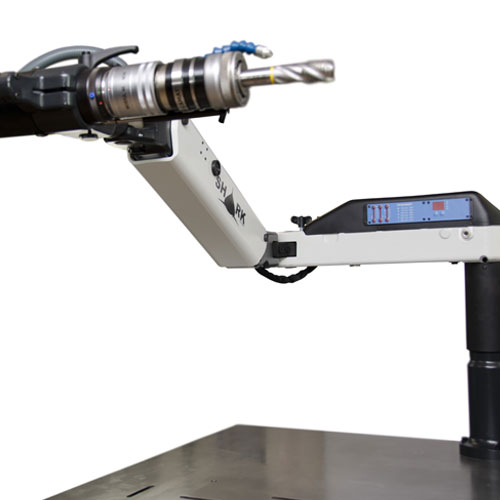

Verstellbares Kopfelement
Der SHARK VH ist mit beweglichem Kopfelement zur einfachen Verstellung in 4 unterschiedliche Positionen (4 x 90º) und zum Arbeiten in beiden Richtungen lieferbar (horizontal und vertikal).

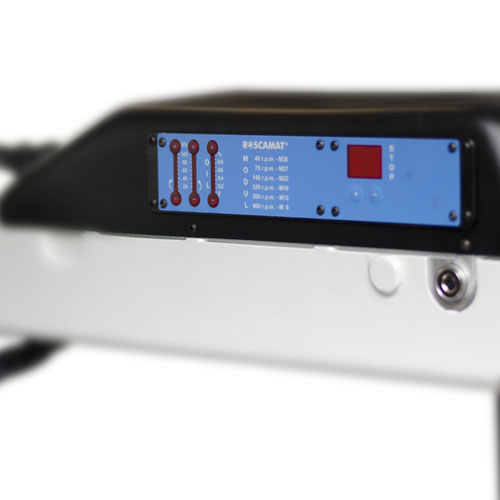

Tiefensteuerung (OPTIONAL)
Durch ein integriertes System steuert die Maschine die vertikale Armposition (z-Achse) in mm, so dass die gewünschte Position in der Tiefe einstellbar ist.

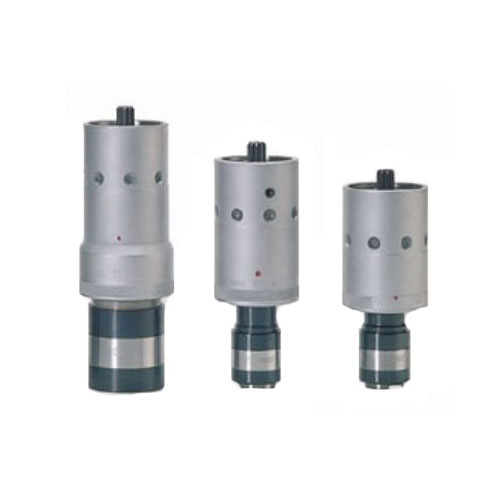

Modulsystem
Das Modulsystem ist ein Konzept in der Nutzung von Gewindeschneidmaschinen mit beweglichem Arm. Angetrieben von einem einzigen Motor ist der Einsatz von 6 verschiedenen Untersetzungsmodulen mit unterschiedlichen Drehzahlen und Drehmomenten möglich. Durch diese 6 Schnellwechselmodule wird ein großer Gewindeschneidbereich von M2 – M36 (M42) Gewinden abgedeckt. Die Getriebemodule sind mit 900 / 500 / 320 / 140 / 75 / 40 U/min erhältlich.

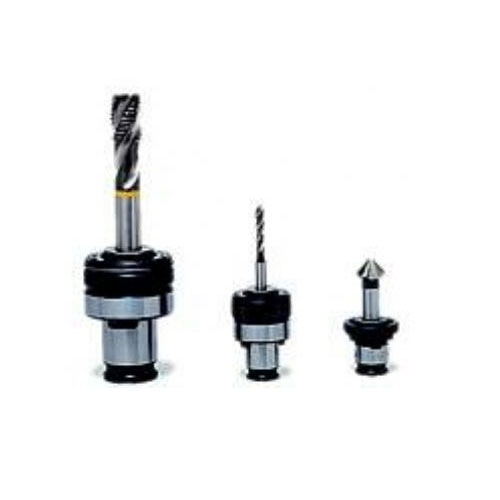

Schnellwechsel aufnahme
Mit der Schnellwechselaufnahme können handelsübliche Gewindeschneideinsätze MIT oder OHNE Kupplung für unterschiedliche Werkzeuge, wie Bohrer, Senkwerkzeuge, Gewindeschneidbacken, Einsätze, etc. eingesetzt werden.

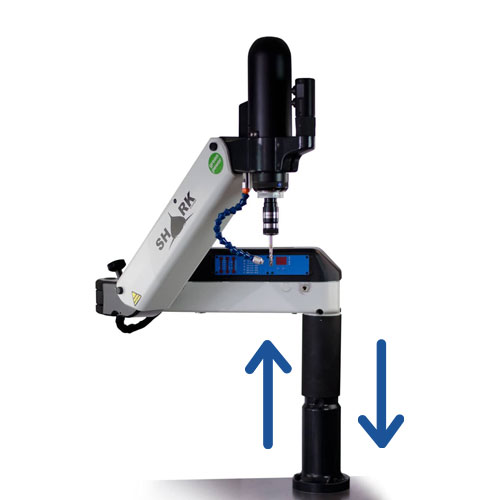

Heber für
Arbeitshöhe
Die Arbeitshöhe der Maschine kann um 160 mm vergrößert werden und ermöglicht die Bearbeitung auf verschiedenen Höhen.

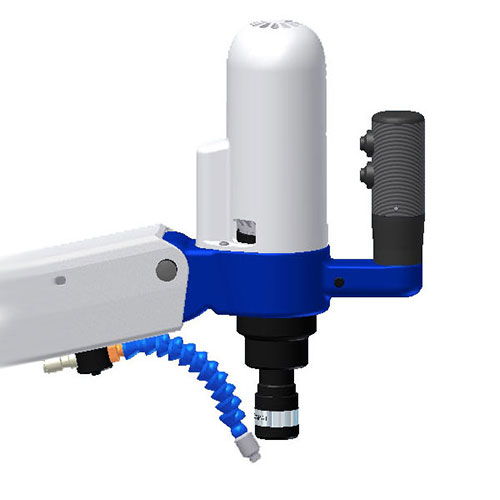

Automatische Werkzeug-Schmierung
Im Inneren des Arms befindet sich der Schneidölbehälter zur Schmierung des Werkzeugs während des Bearbeitungsvorgangs. Die Schmierzeit wird mittels Anzeigesteuerung auf der Abdeckung der Elektronik-Box eingestellt.
Der Gewichtsausgleich des Parallelogramarms wird von einer stufenlos verstellbaren Gasfeder übernommen. Am Motor verfügt der Roscamat SHARK über einen Handgriff mit zwei Drehrichtungsschaltern. Die Feinanpassung der Vorwärtsdrehzahl erfolgt stufenlos über ein Potentiometer im Radialarm. Die Bedienperson muss nur den eingespannten Gewindebohrer zum Kernloch bewegen, den Vorwärtsschalter betätigen und den Roscamat SHARK für sich arbeiten lassen. Ist die gewünschte Gewindetiefe erreicht wechselt der Bediener von Rechts- auf Linkslauf. Der Roscamat SHARK wechselt dann im Handumdrehen die Drehrichtung und dreht den Gewindebohrer, unabhängig von der Stellung des Potentiometers, mit der maximalen Motordrehzahl aus dem frisch geschnittenen Gewinde heraus.

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Video

Zubehör

Gewindeschneideinsatz
M2-M16 | Durchmesser 19/1
M6-M30 | Durchmesser 31/2
M14-M42 | Durchmesser 48/3
Gewindeschneideinsatz
M3-M16 | Durchmesser 19/1
M6-M30 | Durchmesser 31/2
M14-M42 | Durchmesser 48/3
Werkzeugaufnahme
M5-M12 | Durchmesser 19/1
M16-M20 | Durchmesser 31/2
Lange Werkzeugaufnahme
M6 - M12 | Durchmesser 19/1
Schnellwechselaufsatz
Länge 80 mm | Durchmesser 19/1
Reduziereinsatz
31/19 | 19/13 | 48/31 | 48/19
Klemme
Gross
Tisch
850 x 850 x 850 mm
Tisch
1100 x 850 x 850 mm
Wagen
700 x 700 x 40 mm
Ständer
740 mm
Pneumatischer Heber
550 mm
Mechanischer Heber
2000 mm
Magnetische Trägerplatte
Ø250
Armverlängerung
1000 mm
Model Kopforientierung max. Drehmoment (Nm) Drehzahl (U/min) Ø Kupplung Max. Gewinde Aluminium Max. Gewinde Stahl
Roscamat Shark Vertikal 15 - 340 40 - 900 Ø 19 - 48 M2-M42 M2-M36
Roscamat Shark VH Vertikal / Horizontal 15 - 340 40 - 900 Ø 19 - 48 M2-M42 M2-M36

(PDF)
Gesamtkatalog Roscamat
