Gewindeschneid-Arm bis M33 | Tiger | Roscamat

Gewinde-Schneidbereich von M2 bis M27 (M33)

Der Roscamat TIGER besteht aus einem Standfuss mit Standsäule, einem 360° drehbaren Radialarm sowie einem in der senkrechten beweglichen Paralellogramarm. In den bürstenlosen Motor werden Getriebemodule eingesetzt. In diese Module wiederum werden die Gewindebohrer eingesetzt – alles mit nur einer Hand und ohne Werkzeug!

Technische Daten

Modelle
Modellübersicht
Zubehör
Ãœbersicht
Drehzahl
90 - 1050 U/min
Drehmomentbereiche
6 - 150 Nm
Kupplung
Ø 19 - 31
Max. Gewinde
M2 - M27 | Aluminium
M2 - M24 | Stahl

Vorteile

  • Bürstenloser Elektromotor
  • Arm in robuster Aluminiumkonstruktion
  • Ergonomischer Handgriff mit Drehrichtungsschaltern
  • Getriebemodule mit 1050 / 750 / 550 / 300 / 170 / 90 U/min

Anwendungen

  • Arbeitsbereich im Radius: 1020 mm
  • Werkstückhöhe: 535 (660) mm
Hochfrequenz Elektromotor
Der TIGER ist in verschiedenen Modellen mit unterschiedlichen Drehzahlen lieferbar. Langsamste Geschwindigkeit sind 90 und die schnellste 2100 U/min. Leistung: 550 W. Stromversorgung einphasig 220 - 240 V u. 50/60 Hz.
Verstellbares Kopfelement
Der TIGER VH ist mit beweglichem Kopfelement zur einfachen Verstellung in 4 unterschiedliche Positionen (4 x 90º) und zum Arbeiten in beiden Richtungen lieferbar (horizontal und vertikal).

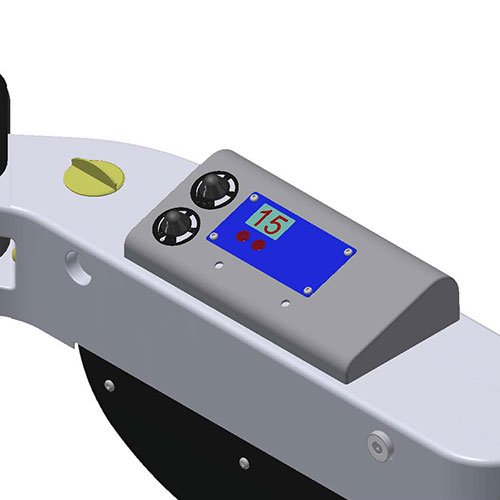

Tiefensteuerung (OPTIONAL)
Mit der Option ‚Tiefenkontrolle’ kann der Roscamat TIGER noch mehr als nur Sack- oder Durchgangsgewinde schneiden: Er kann Gewinde mit einer einstellbaren Tiefe schneiden – und das ohne das die Bedienperson genauestens darauf achten muss, nicht zu tief zu schneiden.
Modulsystem
Das Modulsystem ist ein Konzept in der Nutzung von Gewindeschneidmaschinen mit beweglichem Arm. Angetrieben von einem einzigen Motor ist der Einsatz von 7 verschiedenen Untersetzungsmodulen mit unterschiedlichen Drehzahlen und Drehmomenten möglich. Durch diese 7 Schnellwechselmodule wird ein großer Gewindeschneidbereich von M2 – M27 (M33) Gewinden abgedeckt. Die Getriebemodule sind mit 1050 / 750 / 550 / 300 / 170/ 90 U/min erhältlich.
Schnellwechsel aufnahme
Mit der Schnellwechselaufnahme können handelsübliche Gewindeschneideinsätze MIT oder OHNE Kupplung für unterschiedliche Werkzeuge, wie Bohrer, Senkwerkzeuge, Gewindeschneidbacken, Einsätze, etc. eingesetzt werden.

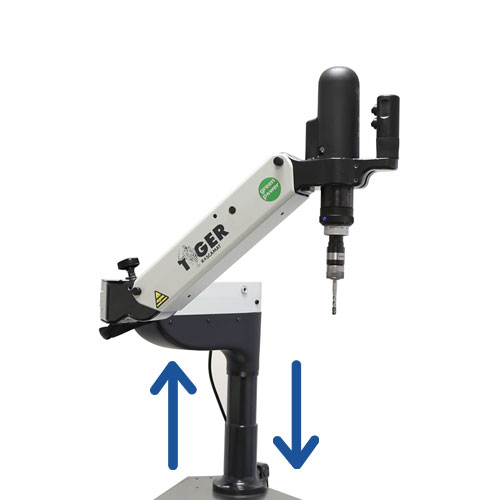

Heber für
Arbeitshöhe
Die Arbeitshöhe der Maschine kann um 130 mm vergrößert werden und ermöglicht die Bearbeitung auf verschiedenen Höhen.
Automatische Werkzeug-Schmierung
Im Inneren des Arms befindet sich der Schneidölbehälter zur Schmierung des Werkzeugs während des Bearbeitungsvorgangs. Die Schmierzeit wird mittels Anzeigesteuerung auf der Abdeckung der Elektronik-Box eingestellt.
Der Gewichtsausgleich des Parallelogramarms wird von einer stufenlos verstellbaren Gasfeder übernommen. Am Motor verfügt der Roscamat TIGER über einen Handgriff mit zwei Drehrichtungsschaltern. Die Feinanpassung der Vorwärtsdrehzahl erfolgt stufenlos über ein Potentiometer im Radialarm. Die Bedienperson muss nur den eingespannten Gewindebohrer zum Kernloch bewegen, den Vorwärtsschalter betätigen und den Roscamat TIGER für sich arbeiten lassen. Ist die gewünschte Gewindetiefe erreicht wechselt der Bediener von Rechts- auf Linkslauf. Der Roscamat TIGER wechselt dann im Handumdrehen die Drehrichtung und dreht den Gewindebohrer, unabhängig von der Stellung des Potentiometers, mit der maximalen Motordrehzahl aus dem frisch geschnittenen Gewinde heraus.

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Roscamat

  • Video

Zubehör

Gewindeschneideinsatz
M2-M16 | Durchmesser 19/1
M6-M30 | Durchmesser 31/2
Gewindeschneideinsatz
M3-M16 | Durchmesser 19/1
M6-M30 | Durchmesser 31/2
Werkzeugaufnahme
M5-M12 | Durchmesser 19/1
M16-M20 | Durchmesser 31/2
Lange Werkzeugaufnahme
M6 - M12 | Durchmesser 19/1
Schnellwechselaufsatz
Länge 80 mm | Durchmesser 19/1
Reduziereinsatz
31/19 und 19/13
Klemme
Klein
Klemme
Gross
Tisch
850 x 850 x 850 mm
Tisch
1100 x 850 x 850 mm
Wagen
700 x 700 x 40 mm
Ständer
740 mm
Pneumatischer Heber
550 mm
Mechanischer Heber
2000 mm
Magnetische Trägerplatte
Ø250
Armverlängerung
1000 mm
Model Kopforientierung max. Drehmoment (Nm) Drehzahl (U/min) Ø Kupplung Max. Gewinde Aluminium Max. Gewinde Stahl
Roscamat Tiger Vertikal 6 - 150 90 - 1050 Ø 19 - 31 M2-M27 M2-M24
Roscamat Tiger VH Vertikal / Horizontal 6 - 150 90 - 1050 Ø 19 - 31 M2-M27 M2-M24

(PDF)
Gesamtkatalog Roscamat
